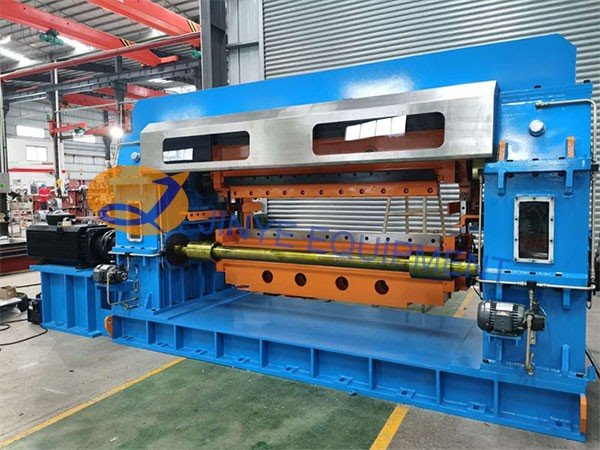

Stainless Steel Flying Shear Cut To Length Line

Fliegenschnur aus rostfreiem Stahl zum Ablängen

Die von Jinye Complete Equipment hergestellte Edelstahl-Flugschneidelinie auf Länge ist eine vielseitige und unverzichtbare Maschine in der metallverarbeitenden Industrie, die eine effiziente Produktion ermöglicht und die Anforderungen verschiedener Anwendungen erfüllt, die Stahlbleche mit bestimmten Längen erfordern.

Anfrage senden

Jetzt chatten

Beschreibung

Technische Parameter

Einführung

Die von Jinye Complete Equipment hergestellte Edelstahl-Flugschneidelinie auf Länge ist eine vielseitige und unverzichtbare Maschine in der Metallbearbeitungsindustrie, die eine effiziente Produktion ermöglicht und die Anforderungen verschiedener Anwendungen erfüllt, die Stahlbleche mit bestimmten Längen erfordern. Insbesondere unsere Edelstahl-Fliegenschneidanlage (0.5-4 x 1600) wurde von Kunden im In- und Ausland gut angenommen.

Technische Parameter

Input-Rohstoffe, Edelstahlspulen:

NEIN.	Artikel	Parameter
1	Material	Edelstahl
2	Dicke der Spulenplatte	{{0}}.5-4.0mm
3	Breite der Spulenplatte	500-1600mm
4	Außendurchmesser der Spule	Kleiner oder gleich Φ2000 mm
5	Innendurchmesser der Spule	Φ508mm, Φ610mm
6	Maximales Spulengewicht	25T
7	Mechanische Eigenschaften	Streckgrenze σ_bKleiner oder gleich 780 N/mm²

Fertigprodukt, Edelstahlbleche:

NEIN.	Artikel	Parameter
1	Schnittlänge	500-3000mm/5000mm
2	Schnittlängentoleranz	L{{0}}m Kleiner oder gleich ±0,25 mm (2,0 mm)
3	Diagonale Längentoleranz	L{{0}}m Kleiner oder gleich ±0,5 mm (2,0 mm)
4	Nivellierungspräzision	Kleiner oder gleich ±1,2 mm/m²
5	Stapelhöhe	Einschließlich Polsterholz 700 mm, max. 5 Tonnen.

Maschinenparameter

NEIN.	Artikel	Parameter
1	Schneidgeschwindigkeit	Blechlänge (mm) Schnittzeiten (Stk/min)
		200mm 180Stk
		500mm 160Stk
		800mm 100Stk
		1500mm 52St
		2000mm 40Stk
		3000mm 26St
		4000mm 20Stk
		5000mm 17St
2	Einfädelgeschwindigkeit	0~15 m/min
3	Schnittmenge	2000 mm x 2,0 mm Weniger als oder gleich 40 Stück/Min
4	Energiequelle	380V/50Hz/3Ph
5	Totale Kraft	~500 kW
6	Antriebsmotoren	Abwickler: AC37KW
		2+5 Vorrichtmaschine: AC 55 kW
		Feinrichtmaschine: AC132KW
		Kantenschneider: AC75kw
		Länge Feeder: AC15KW
		Fliegenschere: AC156KW
		Hydraulikstation: AC11KW
7	Steuermodus	AC-Frequenzsteuerung
8	Anzahl der Operatoren	Techniker 1 Person, Arbeiter 2-3 Personen
9	Landfläche	L68m×W11m

Komposition

NEIN.	Komposition	Menge
1	Spulenvorbereitungssattel	1 Paar
2	Coilladewagen	1 Satz
3	Stützarm des Abwicklers	1 Satz
4	Abwickler + Spulensnubber-Rolle + Papierwickler	1 Satz
5	Doppelte Quetsch- und 5-Rollen-Richtmaschine + Coilkopfschere	1 Satz
6	Cascade-Roll-Schleife 1	1 Satz
7	Seitenführung	1 Satz
8	Kantenschneider	1 Satz
9	Schrottwickler	1 Satz
10	Cascade-Roll-Loop 2	1 Satz
11	6Hi-Richtmaschine + Arbeitswalzenreiniger	1 Satz
12	Doppelseitiger Folien-/elektrostatischer Papierlaminator	1 Satz
13	Servozuführer	1 Satz
14	Fliegenschere (Rotationsschere)	1 Satz
15	Förderband + Abfallblechwagen	1 Satz
16	Inspektionstisch	1 Satz
17	Doppelstapler	1 Satz
18	Ausgaberolltische	2 Sätze
19	Hydrauliksystem	1 Satz
20	Pneumatisches System	1 Satz
20	Pneumatisches System	1 Satz
21	Elektrisches Steuersystem	1 Satz

Stainless-Steel-Fly-Cutting-to-Length-Line-05-4-x-1600

Beschreibung

Die auf Länge geschnittene Rotationsschere aus rostfreiem Stahlblech verfügt über eine Kantenbeschneidungsfunktion. Hier konzentrieren wir uns auf die Beschreibung des Kantenbeschneiders und lassen andere Teile in andere relative Produkte einführen.

1. Eine Grubenschleife vor und eine Grubenschleife nach dem Kantenschneider, um einen guten Kantenschnitt und eine Synchronisierung mit anderen Teilen der Linie zu gewährleisten.

2. Eine zentrale Führung, um das Stahlblech auf der Mittellinie in den Kantenschneider zu führen.

3. Doppelwellen-Scheibenschneider: Automatisches Fliegenschneiden auf Länge. Die Linie besteht aus einem festen Ständer, einem beweglichen Ständer und Doppelwellen. Der bewegliche Ständer bewegt sich auf den Schienen der Basis zum Wechseln der Messerbestückung. Die obere Welle bewegt sich mittels Wechselstrommotor, Schneckengetriebe und Stange nach oben und unten, die Messerüberlappung zwischen Obermesser und Untermesser wird von Hand fein eingestellt.

Der Antrieb erfolgt über einen Gleichstrom-/Wechselstrommotor, einen Drehzahlminderer und ein Hartverzahnungsgetriebe.

Schnittgeschwindigkeit	0-80m/min
Wellendurchmesser	Φ220mm×1700mm
Scheibenmesser	Φ330mm×Φ220mm×10mm
Motorleistung	AC75Kw
Lager	NSK-Lager
Schaftverriegelung	Hydraulische Mutternsicherung 2St

4. Kantenabfallwickler: Befindet sich an beiden Seiten des Scheibenschneiders, um die Kantenreste nach dem Kantenschneiden aufzuwickeln. Bestehend aus Basis, Rahmen, Wickelwelle, Wickelführung, Antrieb usw. Der Antrieb erfolgt über einen Wechselstrommotor und ein Untersetzungsgetriebe.
